基于STM32的商用厨房监控系统设计与开发说明

基于STM32的商用厨房监控系统设计与开发说明

引言

随着餐饮业的快速发展和食品安全法规的日益严格,商用厨房的运营安全、能源效率及食品卫生管理变得至关重要。传统的厨房管理模式依赖人工巡检,存在效率低、反应滞后、难以实现精细化管控等问题。因此,开发一套智能化、实时化、自动化的商用厨房监控系统具有重要的现实意义。本设计说明旨在阐述一种基于意法半导体(STMicroelectronics)STM32系列微控制器的商用厨房监控系统的核心设计理念、硬件架构、软件流程及系统开发要点。

一、 系统总体设计目标与架构

1.1 设计目标
本系统的核心目标是构建一个集环境监测、设备状态监控、安全预警与能耗管理于一体的综合监控平台。具体目标包括:

  • 实时监测:对厨房内的温度、湿度、烟雾浓度、可燃气体(如天然气)浓度进行24小时不间断采集。
  • 设备联动控制:根据环境数据自动控制排风系统、消防喷淋预警、照明系统等。
  • 安全预警:在出现火情、燃气泄漏、设备异常高温时,立即启动声光报警,并通过网络发送警报信息至管理人员。
  • 能耗管理:监控主要用电设备(如冰箱、烤箱)的能耗数据,为节能优化提供依据。
  • 数据记录与分析:存储历史数据,支持查询与报表生成,助力后厨管理决策。

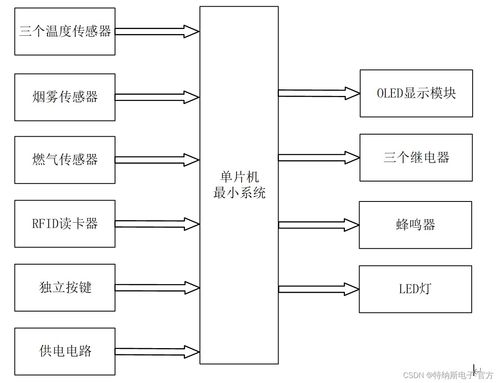

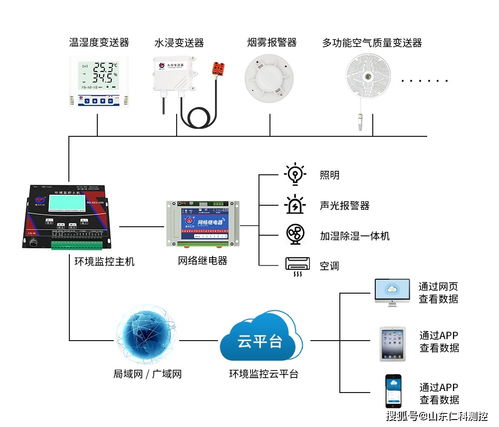

1.2 系统总体架构

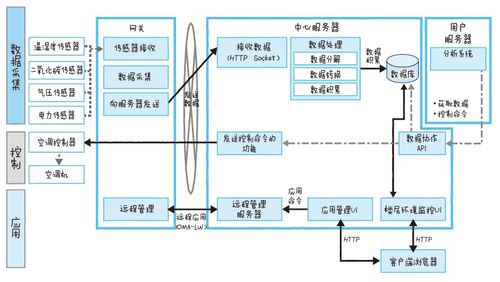

系统采用分层模块化设计,主要由感知层、控制层、传输层和应用层构成。

  • 感知层:由各类传感器节点组成,包括数字温湿度传感器(如DHT22)、烟雾传感器(MQ-2)、火焰传感器、燃气传感器(MQ-5)以及电流电压检测模块。
  • 控制层:以STM32微控制器(如STM32F103C8T6或更高性能型号)为核心,负责传感器数据采集、模数转换、数据处理、逻辑判断以及执行器(继电器模块)的控制。
  • 传输层:根据需求,可采用有线(如RS485)或无线(如Wi-Fi模块ESP8266、4G模块)方式,将监控数据传输至本地服务器或云平台。
  • 应用层:包括本地触摸屏HMI(人机界面)显示和远程监控终端(如PC网页、手机APP),实现数据的可视化展示、报警通知及远程控制。

二、 硬件系统详细设计

2.1 核心控制器选型
STM32系列MCU因其高性能、低功耗、丰富的外设接口(多路ADC、UART、I2C、SPI、定时器等)和成熟的生态系统而被选为系统核心。具体型号需根据传感器数量、通信需求和实时性要求确定。STM32内置的ADC可用于直接读取模拟传感器信号,其强大的定时器和中断系统能确保数据采样的实时性。

2.2 传感器模块选型与接口
- 环境传感器:温湿度传感器通常采用单总线或I2C接口的数字传感器,简化电路和编程。烟雾/燃气传感器多为模拟输出,需连接至STM32的ADC引脚进行采样。
- 安全传感器:火焰传感器(红外接收管)和防溢传感器可接入STM32的GPIO,采用中断方式实现快速响应。
- 能耗监测:通过电流互感器和电压检测电路,将用电信息转换为模拟信号供ADC采集。

2.3 执行器与报警模块
- 执行控制:通过STM32的GPIO口控制继电器模块,进而驱动排风扇、报警灯、电磁阀(用于燃气切断)等大功率设备。需注意强电弱电隔离,使用光耦或继电器模块。
- 报警输出:集成蜂鸣器和高亮LED作为现场声光报警,同时通过通信模块发送网络报警。

2.4 通信模块
- 本地交互:可选用OLED屏或TFT液晶触摸屏,通过SPI/I2C接口与STM32通信,显示实时数据和状态。
- 远程通信:Wi-Fi模块(如ESP8266)通过UART与STM32连接,将数据上传至云平台(如阿里云、OneNET),实现远程监控。

2.5 电源设计
系统需提供稳定的5V和3.3V电源。建议采用开关电源为整个系统供电,并通过LDO(低压差线性稳压器)为STM32和部分传感器提供洁净的3.3V电源。

三、 软件系统设计与开发流程

3.1 开发环境与工具
- IDE:推荐使用STM32CubeIDE或Keil MDK。
- 固件库:使用STM32CubeMX进行图形化引脚配置、时钟树设置和外设初始化,并生成HAL库或LL库代码框架,极大提高开发效率。

3.2 软件架构与流程
软件采用前后台(中断驱动)或实时操作系统(如FreeRTOS)架构,确保系统的实时性和多任务处理能力。主程序流程如下:

  1. 系统初始化:STM32CubeMX生成的初始化代码完成时钟、GPIO、ADC、UART、定时器等外设配置。
  2. 传感器数据采集任务:配置定时器中断,周期性触发ADC采样或读取数字传感器数据。对模拟量进行滤波(如均值滤波)处理。
  3. 数据处理与逻辑判断任务:将采集到的原始数据转换为物理量(如温度值、浓度百分比)。与预设的安全阈值进行比较,执行预警逻辑。
  4. 控制输出任务:根据逻辑判断结果,控制相应的GPIO输出,驱动继电器动作。
  5. 人机交互任务:刷新本地显示屏,更新状态信息;响应按键或触摸操作。
  6. 通信任务:将处理后的数据按预定协议(如JSON格式)打包,通过串口发送给Wi-Fi模块,由通信模块负责上传至云端。接收并解析来自云端的控制指令。

3.3 关键算法
- 阈值报警算法:设置多级阈值(如预警值、报警值),实现分级报警。
- 数据融合算法:可考虑对多传感器数据(如烟雾、温度、火焰)进行融合判断,降低误报率,提高火情识别的准确性。
- 能耗计算算法:根据瞬时电压电流计算设备功率,并积分得到能耗。

四、 系统集成与测试

4.1 硬件集成
在完成各模块单独测试后,进行系统集成。注意电源完整性、信号完整性以及强弱电之间的隔离与屏蔽,确保系统稳定运行。

4.2 软件调试
- 使用串口调试助手验证数据采集和通信协议的正确性。
- 模拟各种异常情况(如用打火机模拟火焰,喷烟雾模拟火情),测试报警逻辑和控制响应的准确性与及时性。
- 进行长时间稳定性压力测试。

4.3 云平台对接与远程功能测试
在云平台上创建产品和设备,完成设备接入。测试数据上传、远程状态查看、历史数据查询以及云端下发控制指令等功能。

五、 与展望

本设计提出并详细说明了基于STM32的商用厨房监控系统的整体方案。该系统以STM32为控制核心,整合了多种传感器与执行器,通过本地与远程双重监控,实现了对厨房环境安全与设备运行的智能化管理。该系统具有成本可控、稳定性高、扩展性强等特点,能够有效提升厨房安全管理水平和运营效率。

系统可进一步拓展功能,例如:

  1. 增加AI图像识别模块,用于厨师帽、口罩佩戴规范检测或老鼠等害虫监测。
  2. 结合大数据分析,对能耗数据进行深度挖掘,提供节能优化建议。
  3. 与餐厅管理系统(ERP)对接,实现更全面的数字化管理。

通过持续迭代与优化,基于STM32的厨房监控系统将为智慧餐饮和食品安全保障提供坚实的技术支撑。
